El espesor del poliestireno depende de la zona climática y el contacto. Para suelos en contacto con el terreno, la transmitancia orientativa es de 0,48 W/m²K en zonas C, D y E. En contacto con aire exterior, baja a 0,23 W/m²K en zona E. Un panel de 40 mm ofrece una resistencia térmica de 1,2 m²K/W.
¿Cuántos centímetros de poliestireno necesita un suelo?
La elección del espesor se basa en la transmitancia térmica máxima permitida por el CTE DB-HE. Para elementos en contacto con el terreno (UT), los valores orientativos son 0,80 W/m²K en zonas α y A, 0,69 en B y 0,48 en C, D y E. Para suelos en contacto con el aire exterior (US), los valores son más estrictos: 0,56 en α, 0,50 en A, 0,38 en B, 0,29 en C, 0,27 en D y 0,23 en E.
La diferencia radica en la exposición directa al frío. Un suelo sobre terreno requiere menos aislamiento que uno elevado sobre aire, según los valores orientativos del Anejo E. En suelos en contacto con el aire, la exigencia crece hacia la zona E (0,23 W/m²K). En suelos sobre terreno es la misma en C, D y E (0,48 W/m²K).
| Tipo de contacto | Zona α y A | Zona B | Zona C | Zona D | Zona E |
|---|---|---|---|---|---|
| Con terreno (UT) | 0,80 W/m²K | 0,69 W/m²K | 0,48 W/m²K | 0,48 W/m²K | 0,48 W/m²K |
| Con aire (US) | 0,56 W/m²K (α) / 0,50 W/m²K (A) | 0,38 W/m²K | 0,29 W/m²K | 0,27 W/m²K | 0,23 W/m²K |
Estos valores son orientativos para el predimensionado y suponen puentes térmicos bien resueltos. No son límites vinculantes absolutos, sino referencias para calcular el espesor inicial del aislante.
Cómo se calcula el espesor: R = e / λ
La relación fundamental para dimensionar el aislamiento es la fórmula R = e / λ, donde la resistencia térmica (R) depende del espesor (e) y de la conductividad térmica (λ). Es imprescindible trabajar con unidades homogéneas: la conductividad se expresa en W/(m·K), lo que obliga a convertir el espesor de milímetros a metros.
El proceso de cálculo se estructura en tres pasos:
- Identificar λ: Consultar la ficha técnica del panel para obtener su conductividad térmica declarada.
- Convertir e: Transformar el espesor comercial (en mm) a metros dividiendo entre 1.000.
- Calcular R: Dividir el espesor en metros entre la conductividad térmica.
Por ejemplo, con un panel de 40 mm (0,04 m) y una conductividad de 0,033 W/(m·K), la resistencia resultante es 0,04 / 0,033, lo que arroja aproximadamente 1,21 m²K/W. Este valor representa la capacidad del material para oponerse al flujo de calor.
Para compararla con los valores orientativos del Anejo E, la resistencia térmica debe convertirse en transmitancia (U = 1/R_total). El cálculo completo de U incluye además las otras capas de la construcción.
Transmitancia exigida según la zona climática
El Anejo E del CTE DB-HE da valores orientativos de transmitancia térmica (U) para predimensionar el espesor de aislamiento de los suelos según la zona climática. No son límites vinculantes.
El CTE DB-HE, a través de su Anejo E, proporciona valores orientativos para predimensionar la envolvente. Es fundamental distinguir entre suelos en contacto con el terreno o espacios no habitables (UT) y suelos en contacto directo con el aire exterior (US).
| Tipo de suelo | Zona α y A | Zona B | Zona C | Zona D | Zona E |
|---|---|---|---|---|---|
| UT (Terreno/No habitable) | 0,80 W/m²K | 0,69 W/m²K | 0,48 W/m²K | 0,48 W/m²K | 0,48 W/m²K |
| US (Aire exterior) | 0,56 W/m²K (α) / 0,50 W/m²K (A) | 0,38 W/m²K | 0,29 W/m²K | 0,27 W/m²K | 0,23 W/m²K |
Estos datos asumen que los puentes térmicos están bien resueltos. La zona E es la más exigente en términos de aislamiento, y la zona de cada municipio se consulta en el mapa o tabla oficial del CTE.

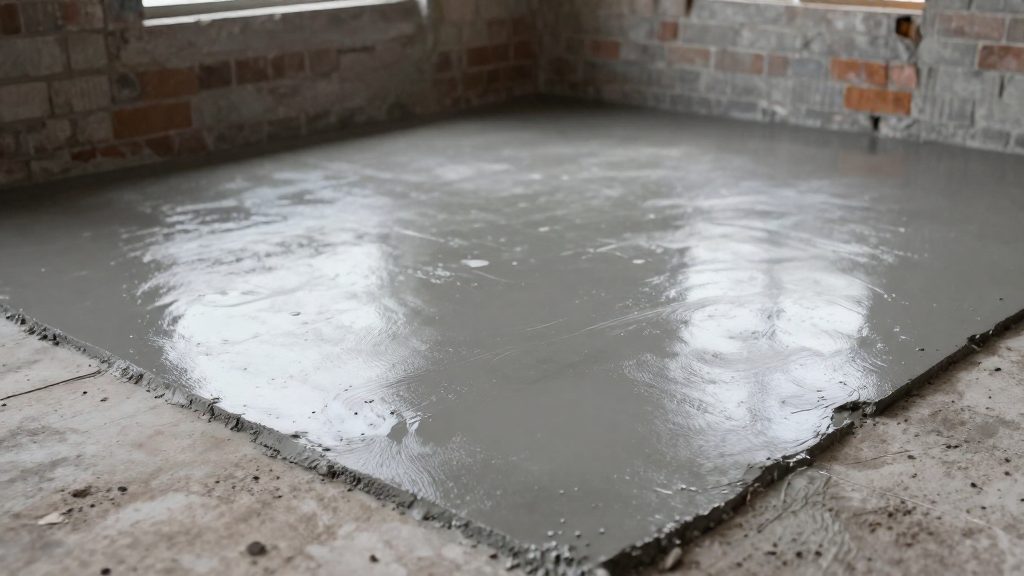

Ejemplo resuelto: suelo sobre terreno o local no habitable
Para un suelo en contacto con el terreno o un local no habitable en la zona climática B, el límite orientativo de transmitancia térmica (U) es de 0,69 W/m²K. Si se utiliza un panel de XPS de 40 mm con conductividad térmica (λ) de 0,033 W/(m·K), la resistencia térmica (R) del aislante es de 1,21 m²K/W.
El cálculo de la transmitancia final se realiza invirtiendo la resistencia total. En una estructura simplificada donde el aislamiento domina la resistencia, la fórmula es U = 1 / R_total. Con una R de 1,21 m²K/W, el valor resultante es aproximadamente 0,83 W/m²K. Este valor supera el límite orientativo de 0,69 W/m²K para la zona B, lo que indica que 40 mm de XPS no son suficientes para cumplir con la predimensión del CTE DB-HE en esta zona.
Para alcanzar el objetivo, se debe aumentar el espesor del aislante. Si se mantiene la misma conductividad, se requiere una R mínima de 1,45 m²K/W (1 / 0,69). Aplicando la fórmula espesor = R × λ, el espesor necesario sería 1,45 × 0,033, lo que equivale a unos 48 mm. Por tanto, para alcanzar el valor orientativo conviene usar paneles de mayor grosor o capas adicionales, a verificar con el cálculo energético completo.
| Parámetro | Valor / Dato |
|---|---|
| Zona climática | B |
| Límite U orientativo (CTE) | 0,69 W/m²K |
| Espesor XPS inicial | 40 mm |
| Conductividad térmica (λ) | 0,033 W/(m·K) |
| Resistencia térmica (R) calculada | 1,21 m²K/W |
| Transmitancia (U) resultante | 0,83 W/m²K |
| Respecto al valor orientativo | No lo alcanza |
¿XPS o EPS cambia el espesor necesario?
La elección entre poliestireno expandido (EPS) y extruido (XPS) modifica directamente el grosor requerido para alcanzar la misma resistencia térmica. Esta diferencia se debe a que cada material posee una conductividad térmica (λ) distinta, lo que altera la cantidad de material necesaria para cumplir con los objetivos de eficiencia energética del suelo.
| Material | Conductividad térmica (λ) | Resistencia térmica (R) por cm |
|---|---|---|
| XPS | 0,033 W/(m·K) | 0,30 m²K/W |
| EPS | Variable (generalmente mayor que XPS) | Menor que XPS |
El XPS presenta una conductividad térmica típica de 0,033 W/(m·K). Al aplicar la fórmula R = espesor / λ, un panel de 40 mm proporciona una resistencia de aproximadamente 1,21 m²K/W. Dado que el EPS suele tener una conductividad térmica ligeramente superior (menor eficiencia aislante) que el XPS, se requiere un espesor mayor de EPS para lograr la misma resistencia térmica final. Por ejemplo, si el EPS tuviera un λ de 0,038 W/(m·K), necesitaría unos 46 mm para igualar la R de 1,21 m²K/W del XPS de 40 mm.
Esta variación en el grosor impacta en la altura total del suelo flotante y en la cantidad de material a comprar. Para suelos en contacto con el terreno, los valores orientativos de transmitancia del CTE DB-HE (Anejo E) varían según la zona climática, pero el principio de cálculo permanece: un material con menor λ permite reducir el espesor total de la capa aislante manteniendo el mismo rendimiento térmico.
Suelo radiante: ¿cuánto aislante lleva debajo?
En instalaciones de suelo radiante, el aislamiento se coloca estrictamente bajo las tuberías para dirigir el calor hacia arriba y evitar pérdidas hacia el terreno o los espacios inferiores. La norma CTE DB-HE establece valores orientativos de transmitancia (UT) para predimensionar la envolvente, variando según la zona climática.
Para calcular el espesor necesario, se aplica la fórmula R = espesor / λ. Un panel de XPS de 40 mm con conductividad térmica de 0,033 W/(m·K) ofrece una resistencia térmica de 1,2 m²K/W. Este material debe soportar una resistencia a compresión mínima de 300 kPa para garantizar la estabilidad estructural bajo carga.
La ubicación del aislante es crítica: debe cubrir toda la superficie bajo las tuberías, incluyendo una lámina de polietileno de 0,2 mm. El aislamiento perimetral se resuelve con bandas del mismo material aislante en los bordes para eliminar puentes térmicos y permitir la dilatación del pavimento.
| Zona climática | Transmitancia UT (W/m²K) |
|---|---|
| α y A | 0,80 |
| B | 0,69 |
| C, D y E | 0,48 |
Cuánto material comprar para tu superficie
Para dimensionar la compra, primero calcula el área neta multiplicando la longitud por el ancho de la habitación. A esta cifra debes sumar un margen de desperdicio que cubra los cortes necesarios para el encaje de las placas. Este cálculo evita compras insuficientes o excesivas, garantizando que el aislamiento cubra toda la superficie sin dejar huecos que comprometan el rendimiento térmico.
Cálculo del área y margen
La fórmula base es: Área total = (Longitud × Ancho) + Margen de desperdicio.
El margen depende de la complejidad del corte:
- Habitaciones rectangulares simples: Añade un margen pequeño (estimación orientativa, en torno al 5-10%) al área neta.
- Espacios con pilares, columnas o formas irregulares: Añade un 10-15% para compensar las piezas descartadas.
Corte y encaje de placas
Las placas de poliestireno se cortan a medida para adaptarse a los bordes y obstáculos. Al planificar, considera que las piezas cortadas en los extremos rara vez sirven para otras zonas. Por ello, el número de placas a adquirir se obtiene dividiendo el área total (con margen) entre la superficie de una placa estándar.
| Tipo de habitación | Margen de desperdicio sugerido | Justificación |
|---|---|---|
| Rectangular simple | 5-10% | Cortes mínimos en bordes |
| Con obstáculos | 10-15% | Piezas descartadas por encaje |
Preguntas frecuentes
¿Qué espesor mínimo de poliestireno debo usar en un suelo elevado?
Para suelos en contacto con aire exterior, la transmitancia térmica orientativa varía según la zona climática, siendo más estricta en la zona E (0,23 W/m²K) que en la zona C (0,29 W/m²K). Debes calcular el grosor necesario para cumplir con estos valores del CTE DB-HE.
¿Cómo determino la resistencia térmica de un panel de 40 mm?
La resistencia térmica (R) se obtiene dividiendo el espesor en metros entre la conductividad térmica (λ). Para un panel de 40 mm con λ de 0,033 W/(m·K), el resultado es aproximadamente 1,21 m²K/W.
¿Los valores del CTE son límites obligatorios estrictos?
No, los valores del Anejo E son orientativos para el predimensionado inicial y asumen que los puentes térmicos están bien resueltos. Sirven como referencia para calcular el espesor, pero no son límites vinculantes absolutos.
